iDraw H SEペンプロッタは、図面を正確に位置合わせするために不可欠な「ホームコーナー」（原点）を柔軟に制御できます。デフォルトのフルベッド原点を使用することも、小さい用紙サイズ用にカスタムホームポジションを設定することもできます。
オプション 1: デフォルトのホームコーナー (フルペーパーモード)
説明書：
- 上図のように、マシンを正面から見てください。
- デフォルトのホームコーナーは、マシンの作業領域の右上隅に設定されています。
- これは、フルサイズの用紙やプロッタ領域全体を使用する場合に最適です。
- ペンをこのデフォルトの原点に戻すには、ソフトウェア (AxiDraw 拡張機能を備えた Inkscape など) の「ホーム」ボタンを使用します。
オプション2: カスタムホームコーナー（小紙モード）
説明書：
- 機械の電源をオフにしてください。

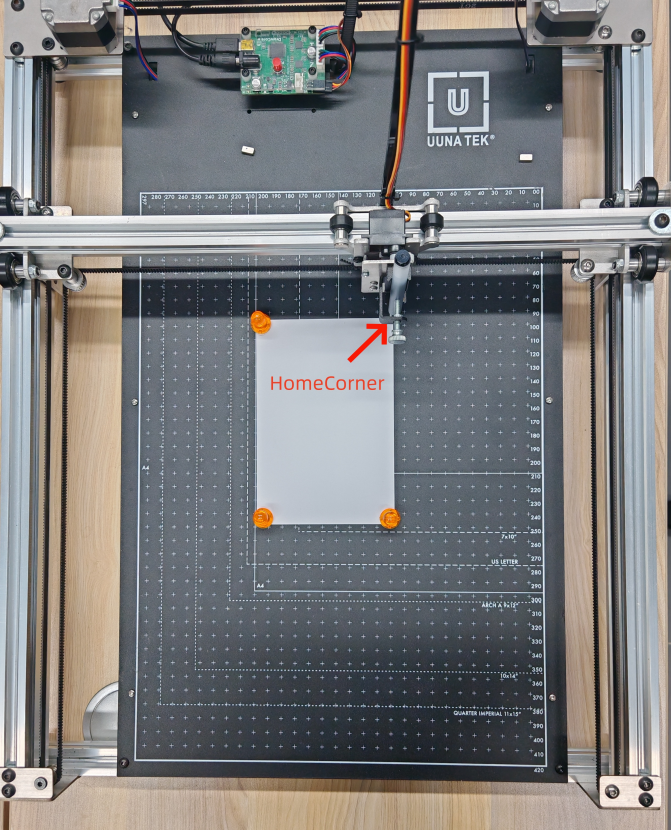

- 上の画像のように、ペン先が小さい紙の右上隅に来るまで、ペンホルダーを手でゆっくりと動かします。
- マシンの電源を再度オンにすると、この位置が新しいホームコーナーとして機能します。
- すべてを小さい紙に合わせて配置するには、この場所から描画を開始します。
座標系の説明
機械座標は図に示されており、機械の長軸がX軸、短軸がY軸です。
inkscape の水平および垂直レイアウト座標は次の図に対応します。
⚠️ 注意: ステッピング モーターの損傷を防ぐため、ペンを手動で動かす場合は必ずマシンの電源がオフになっていることを確認してください。
クイックリファレンスサマリー
| 使用事例 | ホームコーナーの場所 | 説明書 |
| 論文全文 | フルマシンベッドの右上 | ソフトウェアのホームボタンを使用する |
| 小さな紙 | 小さな紙の右上を手動で |
電源を切る→ペンを動かす→電源を入れて原点を設定する |
