iDraw HSEペンプロッタは、複雑なデザインを正確に作成できる強力なツールです。その優れた機能の一つは隠線処理で、塗りつぶされた図形に隠れている不要なパスを無視することで、複雑なレイヤー図面を効率化します。この機能により、特に重なり合うオブジェクトを扱う際に、プロットがクリーンで視覚的に正確になります。このガイドでは、iDraw HSEの隠線処理機能の使い方をステップバイステップで解説し、洗練されたプロフェッショナルなデザインを簡単に作成できるようにします。iDraw HSEの隠線処理機能の使い方については、こちらの記事に基づいたステップバイステップガイドをご覧ください。
ステップ1：隠線処理を理解する
隠線除去機能により、iDraw は描画内の特定のパスが塗りつぶされた図形に重なったり隠れたりしている場合、そのパスを無視してよりきれいな描画を実現できます。この機能は、重なり合うオブジェクトを含む複雑なレイヤーデザインを作成する際に特に役立ちます。
ここで例を見てみましょう:
私のInkscapeデザインでは、左側に重なり合う半円がたくさんあり、それぞれの半円は異なる色で塗りつぶされ、ストローク属性が設定されています。通常通りに描画すると、右側のような効果になり、すべてのストロークが描画され、各半円の線がずらされてしまいます。これは左側の実際の効果と矛盾しており、視覚効果に重なりの感覚がほとんどありません。

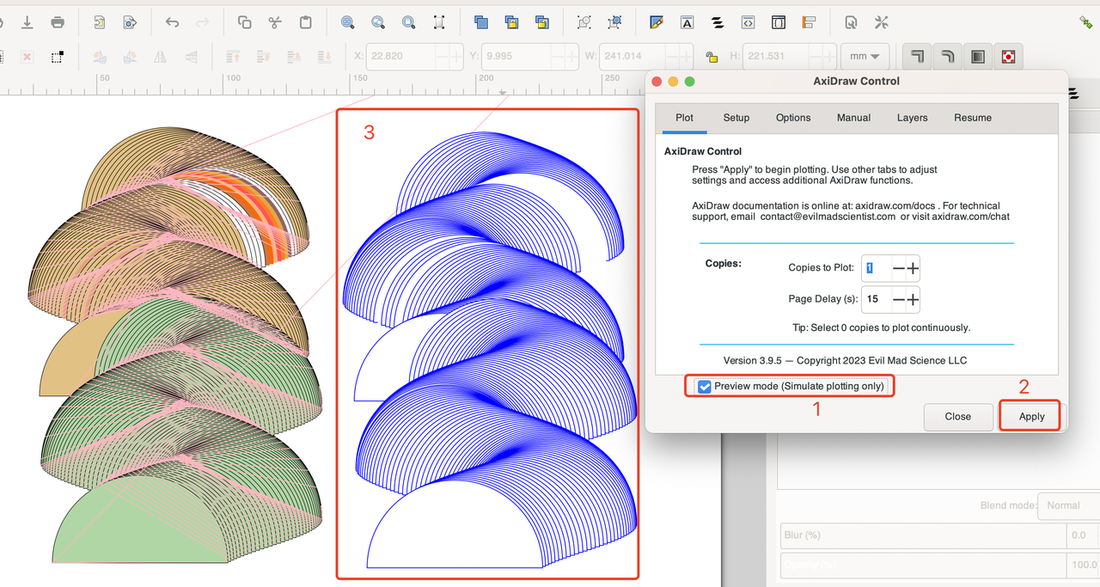

ここで、隠線除去機能をオンにしてプレビュー機能を使用すると、目的の効果が得られます。
ステップ2: AxiDraw 3.9へのアップデート
iDraw HSEでこの機能を実現するには、現在AxiDrawプラグインを使用する必要があります（こちらからダウンロードできます：https://wiki.evilmadscientist.com/Axidraw_Software_Installation）。また、Inkscape AxiDraw拡張機能がバージョン3.9（またはそれ以降）に更新されていることを確認してください。このバージョンで隠線除去機能が導入されました。
ステップ3：デザインの準備
Inkscapeなどのベクター編集ソフトで描画を準備します。パスを表示したくない領域を塗りつぶしでマークします。このテクニックは、特定の部分を隠したい複雑なデザインに役立ちます。
ステップ4: 隠線処理の設定
AxiDraw ソフトウェアで、隠線消去機能を切り替えます。この機能はデフォルトでオフになっているため、手動で有効にして隠線消去を適用します。
1. 隠線除去を有効にする: AxiDraw コントロールの [オプション] - [詳細設定] に移動し、隠線除去をオンにします。
2.条件：ストロークプロパティを持ち、塗りつぶされたオブジェクトに隠れていないパスのみが描画されます。ストロークのないオブジェクトや塗りつぶされた領域の背後にあるオブジェクトは無視されます。例えば、この半円は色で塗りつぶされていますが、ストロークがないため、最終的には描画されません（ヒント：プレビューで生成された青いパスはクリックして選択し、ドラッグして削除できます）。
ステップ5: プレビューと微調整
「プレビューモード」を使用して出力をシミュレーションし、陰線除去が期待どおりに機能することを確認してください。必要に応じて、デザインの塗りつぶしとストロークを調整し、希望どおりの結果を得てください。
ステップ6：デザインを描く
プレビューに満足したら、プロットに進みます。効果は以下のとおりです。
まとめ
このガイドに記載されている手順に従うことで、 iDraw HSEペンプロッタの隠線除去機能を最大限に活用し、より鮮明で正確なプロットを作成できます。この機能は、概念の理解から必要なソフトウェアのアップデート、AxiDrawの設定変更、そしてデザインのプレビューまで、複雑なデザインの品質を向上させる優れた方法を提供します。わずか数ステップで不要な線を取り除き、重要な部分に集中して、魅力的なアートワークを簡単に作成できます。
