壁にカラフルな絵を印刷できる壁掛けプリンターの利用が増えています。お客様の前で絵を描くというアイデアは、とても魅力的でした。しかし、適切なシステムを探して見つけたものの、すぐにそのようなプリンターは高価すぎることがわかりました。また、新しい絵を印刷する前に壁を白く塗るという作業も、すぐに頓挫してしまいます。そこで探し続けて、ペンプロッターにたどり着きました。さらに何度か検索した結果、 UUNA TEKのiDraw H A1サイズペンプロッターにたどり着きました。A4からA2までのサイズが揃っているのがすぐに気に入りました。
私たちの用途にはA1サイズがちょうど良かったです。UUNA TEKの公式iDrawショップで注文し、すぐに届いたので、とても良いスタートが切れました。
組み立ては、同梱の USB スティックで問題なく、ビデオで質問への回答が得られました。
Inkscapeにidraw 2.0ドライバをインストールする次のステップも同様に簡単でした。必要なソフトウェアは付属のUSBメモリにも入っていました。そのため、組み立て開始から30分も経たないうちに最初のプロットを開始することができました。本当に感激しましたし、今でも感激しています。
プロッタは水平作業用に設計されているため、事前に何ができるかを検討する必要があります。iDraw Hペンプロッタは、2つのモーターを搭載した重いY軸、1つのモーターを搭載した軽量のX軸、そしてさらに軽量なZ軸モーターを備えています。
試行錯誤の結果、Y軸が重すぎて垂直方向の印刷には適さないことが判明しました。プロッタは水平方向の設置のみ可能で、垂直方向の壁に掛けることはできません。
Y軸の重量が重いため、プロッタヘッドは退出時に急激に下降し、損傷につながります。X軸は十分に余裕を持っており、プロッタヘッドが退出後に開始位置に戻るまでゆっくりと移動します。これにより、損傷は発生しません。
ペンホルダーは下向きに30度の角度で設置する必要があります。これが、ペンに絵の具を最適に供給し、絵の具が乾かないようにする唯一の方法です。傾けないと、ペン先から十分な色の絵の具が流れ出ません。
プロッタは滑らかなプレートにしっかりと固定し、壁に安定して取り付ける必要があります。プロッタ動作中はアクチュエータが大きく動きます。
プロッタは公共スペースにあり、来客も利用できるため、250ユーロのWindows搭載の安価なノートパソコンを購入しました。Inkscapeのみを実行し、インターネットへのアクセスもノートパソコンから可能です。これにより、ウイルスや来客によるアクセスに対するセキュリティを最小限に抑えることができます。ノートパソコンには追加のパスワード保護機能があり、ロックがかかっています。データの読み込みはUSBメモリ経由で行います。
垂直プロッタのセットアップに関するソフトウェア
私たちは inkscape と DrawbotV3 を使用して画像をベクトル化し、プロッターに適合させます。
特にDrawbotv3は、複数の色でファイルをエンコードする機能を備えています。その後、ソフトウェアは各色を個別に保存し、Inkcapeで少しずつ呼び出して、多色プロットを作成できます。インポートした画像またはSVGファイルを90度回転させ、ドキュメント設定を縦向きにすることにしました。プロッターはレストランに設置されており、お客様はレストラン滞在中、ファイルの作成状況を確認できます。これについては、後ほどステップ5で詳しく説明します。
iDraw Hペンプロッタで垂直にプロットする方法
ステップ1 - 適切なパネルを見つける
壁面への取り付けのベースには、厚さ25mmの滑らかな塗装済み木製パネルを使用しています。
サイズはプロッターによって異なります。プロッターの幅と高さを測り、それより2～4インチ大きいサイズの木製ボードを購入してください。A1プロッター（37.4 x 34.45 x 6.1インチ）の場合は、43 x 38インチのプレートを購入しました。
ステップ2 - ペンプロッタをパネルに取り付ける
プロッタの左右のガイドレール（2本のY軸レールを接続するレール）に、端から8cmの距離に4つの穴を開けます。直径は6mmです。
取り付けたプロッタを木の板の上に置き、ガイドレールの 4 つの穴にドリルで穴を開けて、木の板にぴったり合うようにします。(注意: コントローラーは右上に配置する必要があります。たとえば、プロッタの右下の始点は、Inkscape の設定と一致します。)
次に、4 本のネジ (5mm) と適切なナットを使用してプロッタを木の板にしっかりと取り付けます。
次に、木製パネルに8mmの穴を3つ開け、パネルを壁にしっかりと固定します。上部に2つ、下部に1つ（8mm）の穴を開けます。上部の端から6インチ（約15cm）離れた位置に穴を開け、下部の穴はプレートの中央に合うようにします。適切なネジでプロッターを壁に取り付けます。
ステップ3 - プロッタをInkscapeが動作するデバイスに接続する
次に、プロッタを、前述のノートブック、または Inkscape を実行する任意のソースに USB ケーブル経由で接続します。
最初のテスト運転の後、ペンを使ってプロットしたいシートの正確な位置をマークします。次に、磁気を帯びた粘着式の金属ディスクを木の板に貼り付けます。紙はターケンマグネットで固定します。こうすることで、ブレードが垂直にしっかりと固定されます。
ステップ4 - インクの設定
Inkscapeを起動し、ドキュメントプロパティでプロッタのサイズを設定します。ここではA1サイズです。画像の向きは縦向きにする必要があります。
ステップ5 - 書きたいファイルや描きたいファイルをインポートする
対応する画像をインポートし、パスを作成したりSVGファイルを読み込んだりして編集します。作成方法やインポート方法の詳細については、Webをご覧ください。
画像編集にはDrawbotV3を使うのも好きです。ネット上には無料版もあり、始めるのに最適です。
Inkscapeで希望のサイズに調整します。対応する関数でフォントを作成し、フォントをパスに変換してから、idrawユーティリティの「ハッチ塗りつぶし」でテキストを塗りつぶします。

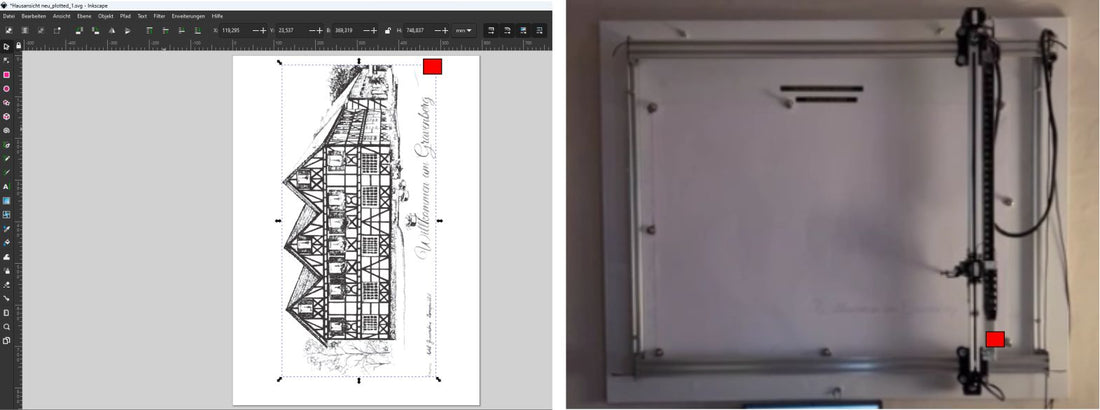

ステップ6 -プロッターの開始位置を壁の右下に合わせる
ドキュメントの開始点は画面の右上になります。プロッタは壁に垂直に取り付けられているため、右下の壁から開始されます。
すぐに、通常のプロッターでは、当社のサイズのプロッターではペンやフェルトペンで十分な長さの書き込みができないことに気づきました。インクが足りないのです。プロッターが一度開発された技術図面であれば、インクは十分かもしれません。しかし、ソフトウェアで作成した画像、ステッチ、そして無限の線であれば、ペンで何キロメートルにも及ぶ書き込み軌跡を高速に作成できます。これまでのところ、ボールペンが最も適していることが証明されています。現在、複数の色を複数のパスで、異なる色で描画する作業を進めています。
プロッターを壁に取り付けて3週間になりますが、お客様は毎日「芸術作品」が作られていく様子を喜んでご覧になっています。プロッターの大きな利点は、ポットの速度設定です。これにより、20分、あるいは8時間かけて、お客様の目の前でゆっくりと絵を描くことができます。
まとめ
結論として、UUNA TEKのiDraw Hペンプロッターは、汎用性、セットアップの容易さ、そしてInkscapeやDrawbotV3などのソフトウェアツールとのシームレスな統合性を備え、垂直壁面アート制作に最適なソリューションです。堅牢な構造と、垂直印刷を考慮した綿密な設計により、安定した高精度なパフォーマンスを実現します。このガイドに記載されている手順に従うことで、iDraw Hペンプロッターの潜在能力を最大限に活用し、魅力的で多彩なアート作品を簡単に制作できます。あらゆる空間を創造的な表現のためのキャンバスに変えることができるiDraw Hペンプロッターは、愛好家にもプロフェッショナルにも自信を持ってお勧めできる製品です。
