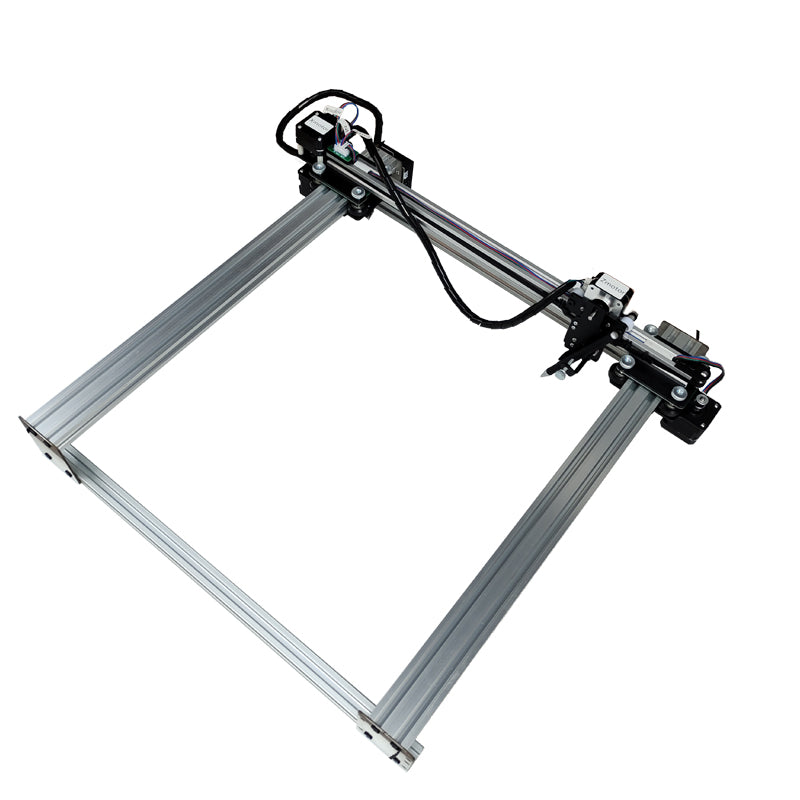

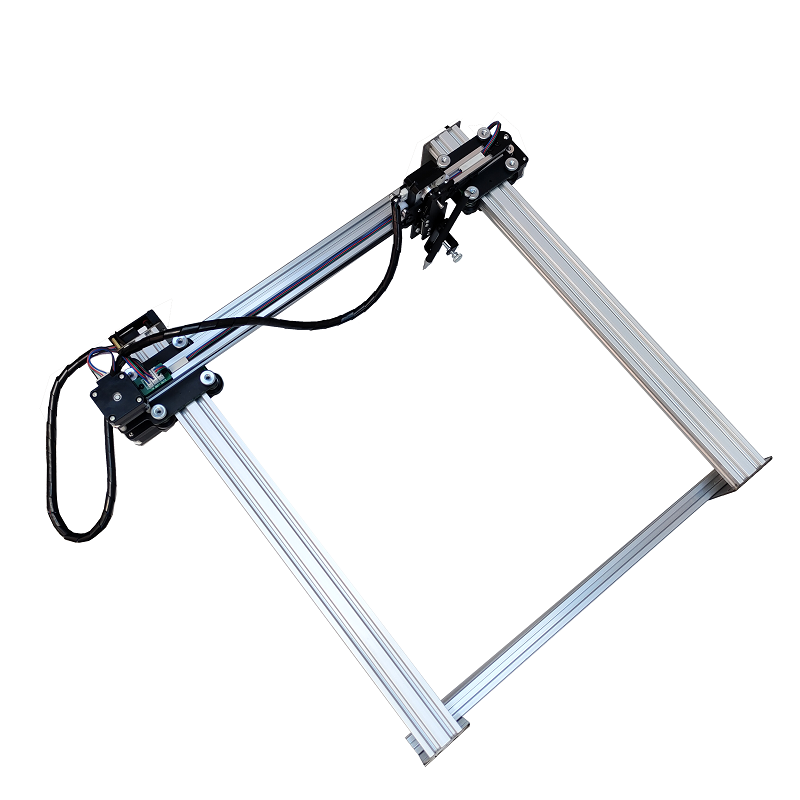

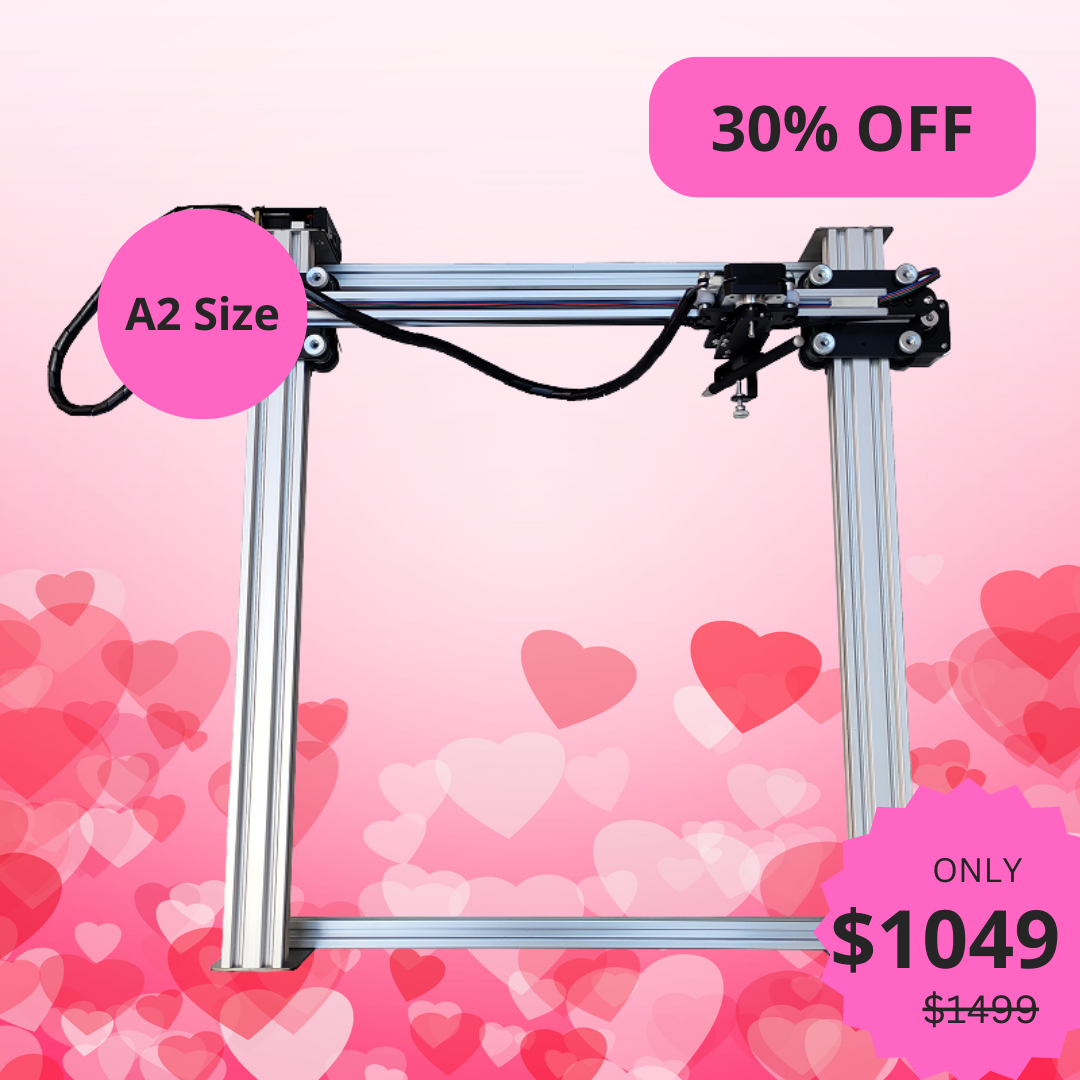

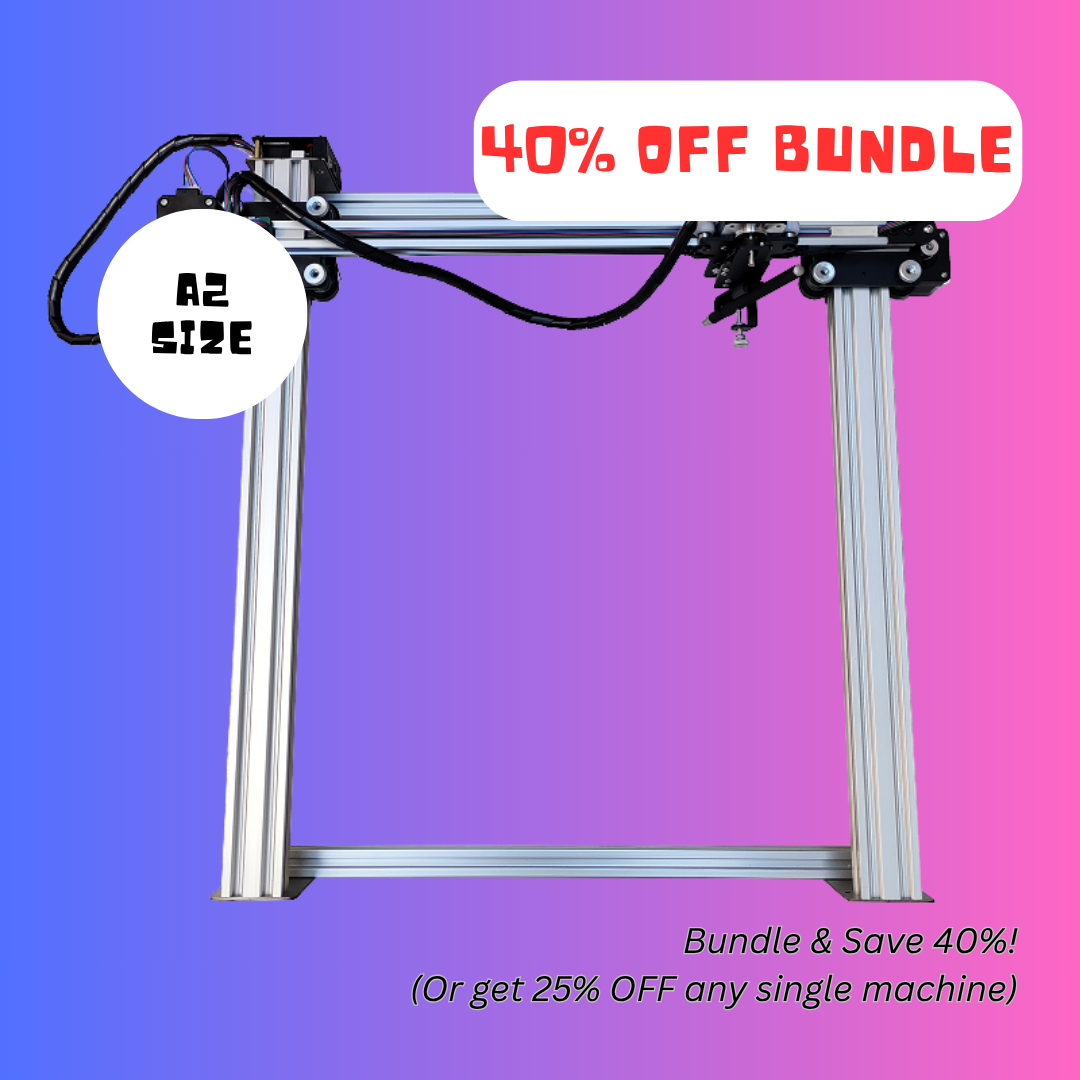

iDraw H A2ペンプロッター描画ロボットペンプロッター描画マシン、A2サイズ以上の描画

iDraw H A2ペンプロッター描画ロボットペンプロッター描画マシン、A2サイズ以上の描画

¥166,900 JPY
¥238,500 JPY ¥166,900 JPY
セール 売り切れ
配送料はチェックアウト時に計算されます。
プラグ
サイズ

iDraw H A2ペンプロッター ドローイングロボット ペンプロッター ドローイングマシン ライティングマシン サインマシン | UUNA TEKは、大規模なアートワーク制作やデザインプロジェクトに最適なソリューションです。この特殊マシンは、ジェネレーティブアート、民族衣装デザイン、ラゲージレザーのマーキング、機械製品の補助線製図、手工芸品の折り線プレスなど、様々な用途に最適です。

詳細を表示する

主な特徴

  • 垂直取り付け機能

    多用途性を考慮して設計された iDraw H は、垂直方向に簡単に取り付けることができ、大規模なアートワークを簡単かつ正確に作成できます。

  • 最高のサイズオプション:

    A2、A1、A0サイズからお選びいただけます。壮大なアイデアを形にするのに十分なスペースがあります。A0バージョンは33.1 x 46.8インチという圧倒的なサイズで、無限の創造の自由を提供します。

  • 強力なステッピングモーター

    4*42 ステッピング モーター (A1/A0 サイズの場合はさらに多く) を搭載し、大規模なプロットでも堅牢なパフォーマンスを保証します。

  • 比類のないスピード

    書き込み速度 0 ～ 12,000MM/MIN の UUNA TEK H バージョンは、当社ブランドの特徴である精度を維持しながら、クリエイティブなプロジェクトを短時間で完了できます。

  • 包括的なソフトウェアサポート

    Windows 7/8/10 (Inkscape)、Mac OS (書き込みと描画には Inkscape、レーザー彫刻には Lightburn)、Linux と互換性があり、適切なツールを確実に利用できます。

  • 精密さを追求した設計

    UUNA TEK H バージョンは、Y:0.01 mm、X:0.01 mm の機械精度を誇り、完璧さを体現しています。

  • ユーザーフレンドリーな接続性

    USB または Bluetooth 経由でシームレスに接続できるため、多用途で誰でもアクセスできます。

  • 世界クラスのフレーム素材

    アルミニウム プロファイルとスチール プレートを組み合わせて構築されており、耐久性と長寿命を保証します。

  • 適応力

    広い電圧範囲 (110V ～ 220V) で動作するため、どこにいてもすぐに使用できます。

  • 多彩なレーザーオプション

    木材、プラスチック、皮革、紙の彫刻には、500mW ～ 15W のレーザー ヘッドから選択します。

通知

UUNA TEK® H A0/A1/A2 は、ベースメントのない UUNA TEK® H A3 ペン プロッタの派生製品で、より広いプロット領域向けに特別に再設計されています。

キャリッジが改良されたとしても、これらの大型モデルは通常、同じ品質を実現するために、通常の UUNA TEK® H A3 よりも低速で動作させる必要があります。

配送コストと破損リスクを軽減するため、これらのモデルは一部分解された状態で発送され、中国のメーカーから直接発送されます。この高額な配送コストのため、返品・返金はお受けできませんが、不具合のある部品については無料で交換し、動作確認をさせていただきます。品質上の問題があり、解決策をご提供できない場合は、全額返金のみとなります。

輸入税は税関で請求されます

本当に大きいですね。

これらのユニットは受注生産のため、数量限定で生産いたします。製造には少なくとも1ヶ月、発送には少なくとも5～10営業日かかります。ご注文後、uunatek@gmail.com までメールにて詳細をお問い合わせください。

機械が大きいほど、偏差も大きくなりますのでご注意ください。A2～A0サイズの機械は、X軸で約0.1～0.2mm、Y軸で約0.2～0.3mmの偏差があります。長距離越境輸送のため、輸送中にベルトコンベアなどの部品が緩む可能性があります。その場合は、機械到着後、オンラインミーティング（ https://calendly.com/uunatek/iauto-support ）にて遠隔調整をお願いする場合があります。または、YouTube動画（https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s）にて調整手順をご確認ください。また、ソフトウェア設定で前後移動を許可している場合、偏差が大きくなります。
この場合、次のことをお勧めします。
1. 低速で書いてみて、デフォルトの推奨描画速度2000mm/分を使用します。
2.自動最適化機能をオンにせず、前後に移動して偏差を減らす
3. X軸を画像の中心軸として使用してみてください
4.速乾性のペンを使う
5. 画用紙を使って紙を固定する
6. 作品は複雑になりすぎないようにしましょう。複雑な場合は、複数の部分に分けて描くことをお勧めします。

仕様

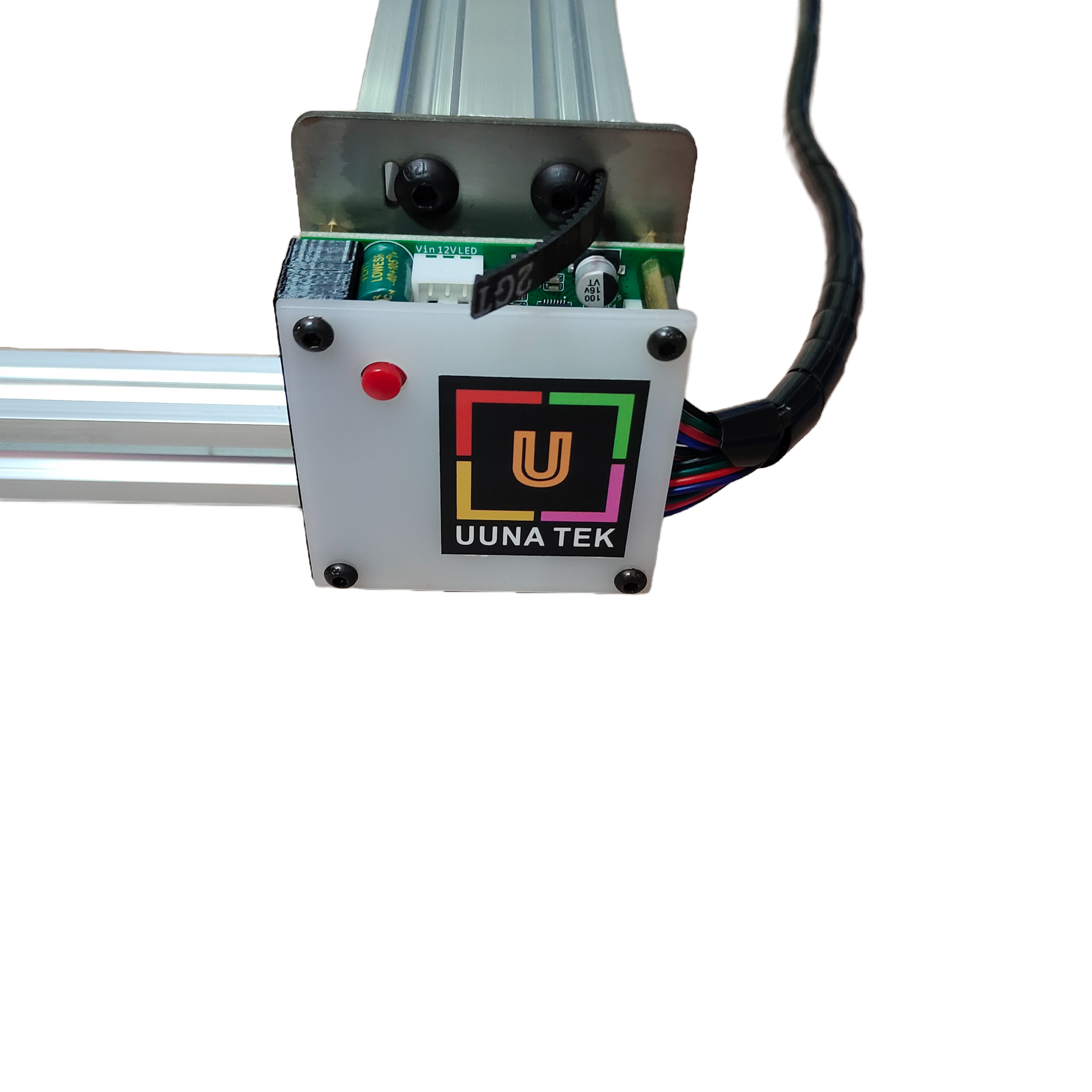

マザーボード: Drawcore V2.0

ファームウェア: GRBL 互換性

アドオン: UUNA TEK® 2.0 コントロール

フレーム材質：アルミニウムプロファイル+スチールプレート

作業領域: A2:(16.5 x 23.4インチ)A1:(23.4 x 33.1インチ)、A0:(33.1 x 46.8インチ)

モーター: 4*42 ステッピングモーター (A1/A0 サイズの場合はさらにステッピングモーターが使用される場合があります)

機械精度：Y:0.01mm、X:0.01mm

書き込み速度：0～12,000MM/分（A3サイズより遅い）

ボーレート: 115200 - 921600 (デフォルト: 115200)

入力形式: JPG、JPEG、PNG、BMP、SVG など

入力電圧: 110V-220V (互換)

電源アダプター出力: 12V / 1A

動作温度: -20℃～50℃

製品サイズ: A2:(17 x 27x6.7インチ)A1:(24 x 35x6.7インチ)、A0:(34 x 48x6.7インチ)

正味重量: 5kg～10kg

限定スイッチ: Y

ペンの角度調整可能：70～90度

接続: USB、Bluetooth

対応OSおよびソフトウェア: Windows 7/8/10(Inkscape)、Mac OS (Inkscape for Writing and Drawing、Lightburn for Laser Engraving)、Linux

包装内容明細書

1 X UUNA TEK iDraw H A2/A1/A0 ペンプロッター

ツールキット1個

クイックスタートガイド x 1

サンキューカード1枚

ソフトウェア

inkscape ソフトウェアと詳細なファイルをここからダウンロードしてください>>>。

Windows、Mac、Linux 用のソフトウェアのほか、ハードウェアの組み立てガイドやソフトウェアのインストール詳細も見つかります。

高度な機能が必要な方へ:

1. プロットファイルを保存する機能が必要な方は、こちらのバージョンをダウンロードしてください>>>

2. メールのマージ機能が必要な方は、

Windows: このバージョンをダウンロードしてください>>>

Mac または Linux の場合は、このバージョンをダウンロードしてください>>>

3.レーザー機能が必要な方はこちらのバージョンをダウンロードしてください>>>

4. 基本的なプログラミングスキルがあり、元のパラメータを調整して速度制限を破りたい場合はどうすればいいでしょうか？こちらのバージョンをダウンロードしてください。

チュートリアル

UUNA TEK® 1.0 ペンプロッターについては、 こちらのビデオチュートリアルをご覧ください>>>

UUNA TEK® 2.0 ペンプロッターについては、 こちらのビデオチュートリアルをご覧ください>>>

UUNA TEK® H ペンプロッターについては、 こちらのビデオチュートリアルをご覧ください>>>

ソフトウェアについてはこちらのビデオをご覧ください>>>

レーザー機能については、 こちらのビデオチュートリアルをご覧ください>>>

ポリシー

配送ポリシー：すべてのご注文は48営業時間以内に発送いたします。すべての商品は、中国の倉庫またはAmazon倉庫からDHL/UPS/USPSで発送いたします。お届けまで5～7営業日かかります。セール期間中は配送遅延が発生する場合がございます。ポリシー全文はこちら>>>

返品ポリシー：全製品に1年間の保証を付帯いたします。品質上の問題または配送中の破損に限り、無料で返品・返金いたします。ご返品前にsupport@uunatek.comまでご連絡ください。返品ポリシー全文はこちら>>>

よくある質問

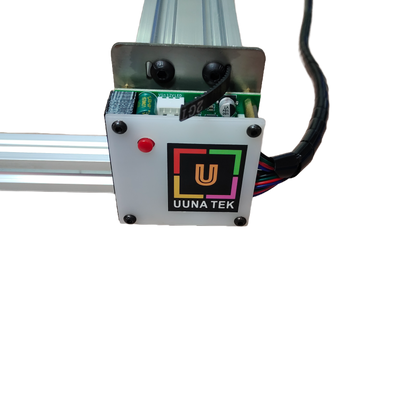

赤いボタンを押して機械が停止した場合はどうすればよいですか？ プロットを再開できますか？

はい、赤い緊急停止ボタンを押せば作業を再開できます。ボタンを押すと、機械は一時停止し、次の指示を待ちます。続行するには：

  1. Inkscapeソフトウェアを開きます。
  2. 拡張機能メニューに移動します。
  3. 履歴書セクションを見つけます。
  4. 最初から再開するか、停止した時点から続行するかに応じて、[再開 (ホームから)]または[再開 (一時停止した場所から)]を選択します。

👉ヒント:図面の重複や不完全な表示を避けるために、プロジェクトの進行状況に基づいて適切な履歴書オプションを必ず選択してください。

自動ホーム機能がうまく動作しないのはなぜですか?

Auto Home を使用する際のヒントをいくつか紹介します。

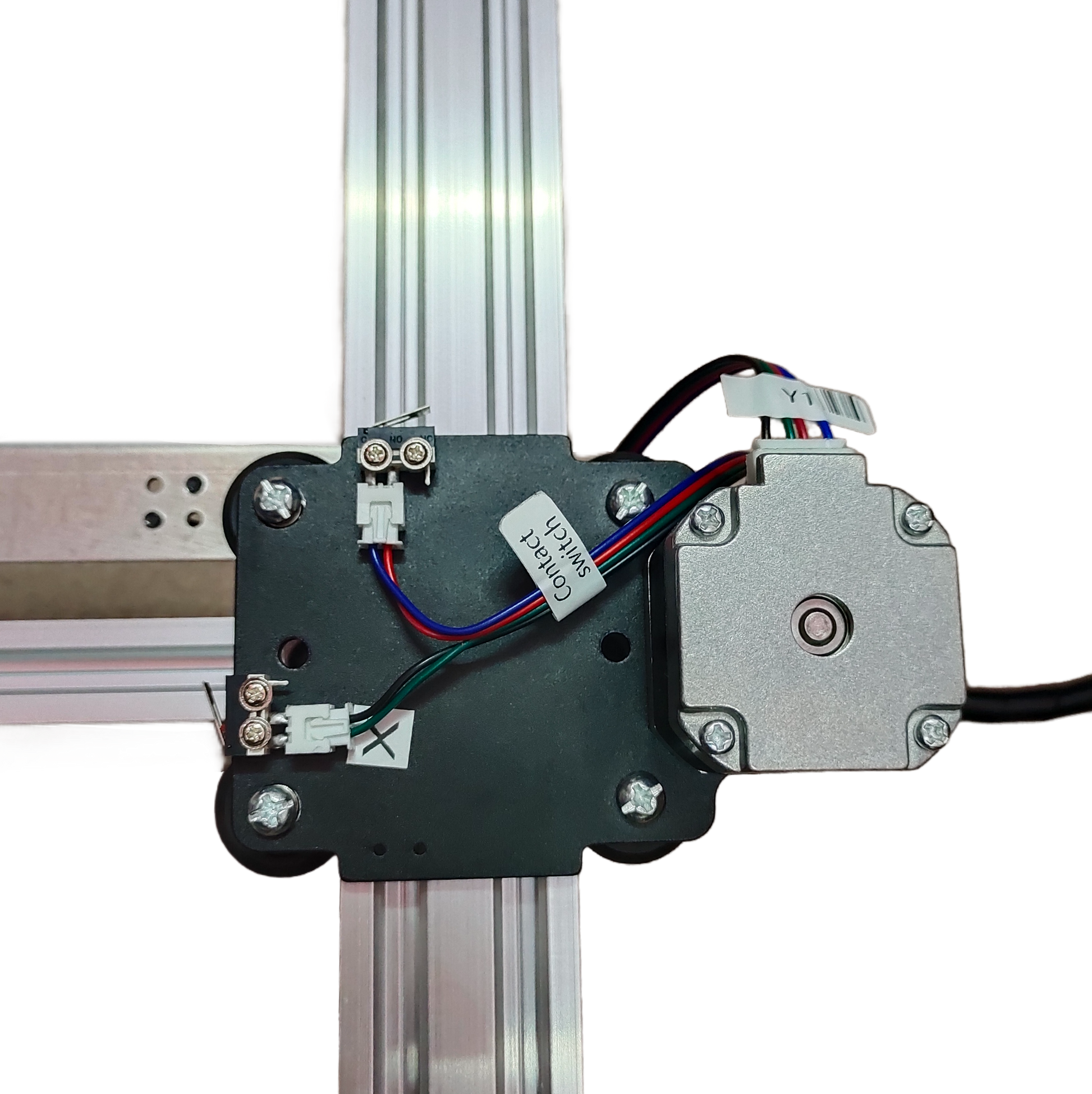

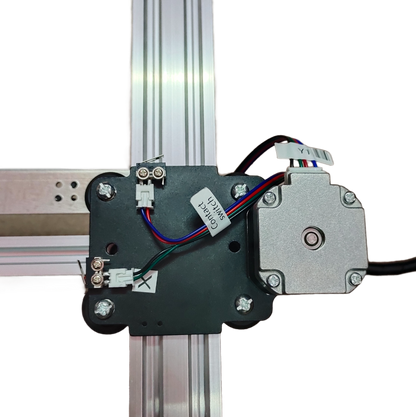

1. 接触スイッチ ケーブルが正しく接続されていることを確認します。次のガイドに従ってください: https://www.youtube.com/watch?v=5B4nb2k6eAc 2. X 軸トロリーを手動で左に最大限動かし、X 軸接触スイッチに当たるかどうかを確認します。
3. Y軸トロリーを手動で後方に最大限移動し、Y軸接触スイッチに当たるかどうかを確認します。
4. ケーブルが XY トロリーに引っかからないように適切に配置されていることを確認します。Z 軸ケーブルを整理するには、このガイドを確認してください: https://www.youtube.com/watch?v=LTwPYPh3rdE

Z軸で動作距離を調整できますか？

はい、Z軸は動作距離を0～10mmの範囲で調整できます。

ペンダウン時間を制御できますか?

はい、ペンダウン時間を制御できます。

マシンは G コード コマンドをサポートしていますか?

はい、Gコードコマンドをサポートしています。マザーボードのファームウェアはGRBLと互換性があります。

Z 軸は、約 30 ～ 35 g のペイロード (直径 10 mm、長さ 5 cm の固体鋼プローブなど) でスムーズに持ち上げたり押したりできますか?

はい、可能です。この機械は最大200グラム、最大直径15mmまでの荷重に対応しています。

フレームは、押すときに振動を回避するのに十分安定していますか?

はい、H構造は十分に安定しています。動作速度は調整可能です。

If it's possible at all to change the setting for how much the pens can be raised/lowered?

The code limits the height of Z-axis in default, you can adjust the following settings as images to get more flexible.

1.idraw_deps>idraw2_0internal>idraw.py

Adjust the height from 10 to the height you expected like 30 on self.options.pen_pos_up and self.options.pen_pos_down.

Download image 1

2. idraw2_0.inx

Adjust the max="10.0" to the height you like on <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Download image 2
