iDraw H A1ペンプロッター描画機の開封済みバージョンを大変お求めやすい価格でご提供いたします！これらのマシンは、箱を開けたものの、理由不明のためAmazon経由で返品されたお客様からのご返品です。すべての機能と付属品は完全で、現地倉庫で徹底的な検査済みですのでご安心ください。

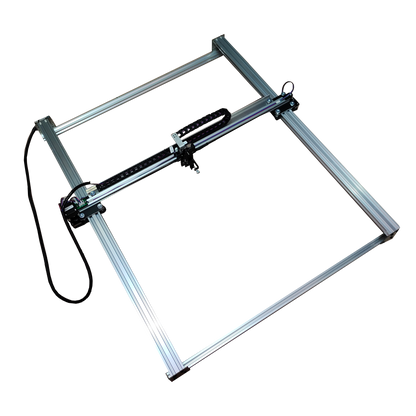

開封済みのiDraw H A1大判プロッター、描画ロボット、ペンプロッター、描画マシン、ライティングマシン、署名マシンをご紹介します。UUNA TEKは、大規模なアートワーク制作やデザインプロジェクトに最適なソリューションです。この専用マシンは、ジェネレーティブアート、民族衣装デザイン、ラゲージレザーのマーキング、機械製品の補助線製図、手工芸品の折り線プレスなど、様々な用途に最適です。
主な特徴
-
ドラッグチェーンテクノロジー
革新的なドラッグチェーン機構により、高速でもシームレスな描画を実現。スムーズな操作と、あらゆるストロークでの正確な出力を実現します。
-
垂直取り付け機能
多用途性を考慮して設計された iDraw H は、垂直方向に簡単に取り付けることができ、大規模なアートワークを簡単かつ正確に作成できます。
-
最高のサイズオプション:
A2、A1、A0サイズからお選びいただけます。壮大なアイデアを形にするのに十分なスペースがあります。A0バージョンは33.1 x 46.8インチという圧倒的なサイズで、無限の創造の自由を提供します。
-

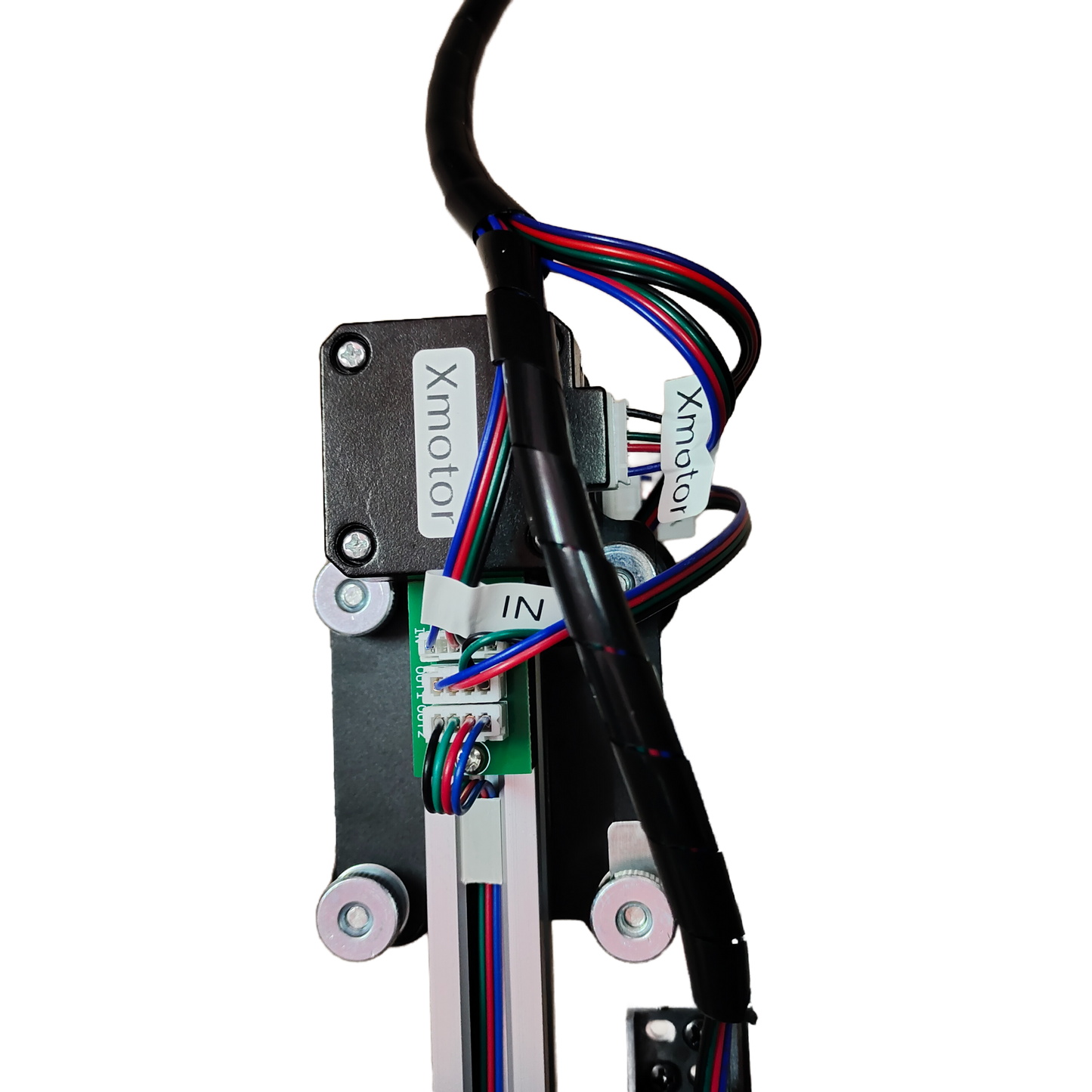

強力なステッピングモーター
4*42 ステッピング モーター (A1/A0 サイズの場合はさらに多く) を搭載し、大規模なプロットでも堅牢なパフォーマンスを保証します。
-
比類のないスピード
書き込み速度 0 ～ 12,000MM/MIN の UUNA TEK H バージョンは、当社ブランドの特徴である精度を維持しながら、クリエイティブなプロジェクトを短時間で完了できます。
-
包括的なソフトウェアサポート
Windows 7/8/10 (Inkscape)、Mac OS (書き込みと描画には Inkscape、レーザー彫刻には Lightburn)、Linux と互換性があり、適切なツールを確実に利用できます。
-
精密さを追求した設計
UUNA TEK H バージョンは、Y:0.01 mm、X:0.01 mm の機械精度を誇り、完璧さを体現しています。
-
ユーザーフレンドリーな接続性
USB または Bluetooth 経由でシームレスに接続できるため、多用途で誰でもアクセスできます。
-
世界クラスのフレーム素材
アルミニウム プロファイルとスチール プレートを組み合わせて構築されており、耐久性と長寿命を保証します。
-
適応力
広い電圧範囲 (110V ～ 220V) で動作するため、どこにいてもすぐに使用できます。
-
多彩なレーザーオプション
木材、プラスチック、皮革、紙の彫刻には、500mW ～ 15W のレーザー ヘッドをお選びください。
折りたたみ可能なコンテンツ
通知
UUNA TEK® H A0/A1/A2 は、ベースメントのない UUNA TEK® H A3 ペン プロッタの派生製品で、より広いプロット領域向けに特別に再設計されています。
キャリッジが改良されたとしても、これらの大型モデルは通常、同じ品質を実現するために、通常の UUNA TEK® H A3 よりも低速で動作させる必要があります。
配送コストと破損リスクを軽減するため、これらのモデルは一部分解された状態で発送され、中国のメーカーから直接発送されます。この高額な配送コストのため、返品・返金はお受けできませんが、不具合のある部品については無料で交換し、動作確認をさせていただきます。品質上の問題があり、解決策をご提供できない場合は、全額返金のみとなります。
輸入税は税関で請求されます
本当に大きいですね。
これらのユニットは受注生産のため、数量限定で生産いたします。製造には少なくとも1ヶ月、発送には少なくとも5～10営業日かかります。ご注文後、uunatek@gmail.com までメールにて詳細をお問い合わせください。
機械が大型化するほど、偏差も大きくなりますのでご注意ください。A2～A0サイズの機械では、X軸で最大0.5mm、Y軸で最大0.6mmの偏差があります。長距離越境輸送の場合、ベルトコンベアなどの部品が輸送中に緩む可能性があります。これが許容できない場合は、A3サイズなどの小型機械、またはUUNA TEK 3.0などの大型機械をお選びいただくことをお勧めします。
この場合、機械を受け取った後、オンラインミーティング（https://calendly.com/uunatek/idraw-support）でリモート調整を行う必要がある場合があります。または、YouTubeビデオの説明（ https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s）をご覧ください。同時に、ソフトウェア設定で前後への移動が許可されている場合、偏差は大きくなります。
この場合、次のことをお勧めします。
1. 低速で書いてみて、デフォルトの推奨描画速度2000mm/分を使用します。
2.自動最適化機能をオンにせず、前後に移動して偏差を減らす
3. X軸を画像の中心軸として使用してみてください
4.速乾性のペンを使う
5. 画用紙を使って紙を固定する
6. 作品は複雑になりすぎないようにしましょう。複雑な場合は、複数の部分に分けて描くことをお勧めします。
仕様
マザーボード: Drawcore V2.0
ファームウェア: GRBL 互換性
アドオン: UUNA TEK® 2.0 コントロール
フレーム材質：アルミニウムプロファイル+スチールプレート
作業領域: A2:(16.5 x 23.4インチ)A1:(23.4 x 33.1インチ)、A0:(33.1 x 46.8インチ)
モーター: 4*42 ステッピングモーター (A1/A0 サイズの場合はさらにステッピングモーターが使用される場合があります)
機械精度：Y:0.01mm、X:0.01mm
書き込み速度：0～12,000MM/分（A3サイズより遅い）
ボーレート: 115200 - 921600 (デフォルト: 115200)
入力形式: JPG、JPEG、PNG、BMP、SVG など
入力電圧: 110V-220V (互換)
電源アダプター出力: 12V / 1A
動作温度: -20℃～50℃
製品サイズ: A0: 51.4 x 44.1 x 6.1インチ、A1: 37.4 x 34.5 x 6.1インチ、A2: 27.8 x 27.4 x 6.1インチ
正味重量: A0は14ポンド、A1は11ポンド、A2は9ポンド
梱包サイズ： A0（53X7.4X7.4インチ）、A1（39X7.8X6.7インチ）、A2（29X7X7インチ）
梱包重量: A0 の場合は 15 ポンド、A1 の場合は 12 ポンド、A2 の場合は 10 ポンド。
限定スイッチ: Y
ペンの角度調整可能：70～90度
接続: USB、Bluetooth
対応OSおよびソフトウェア: Windows 7/8/10(Inkscape)、Mac OS (Inkscape for Writing and Drawing、Lightburn for Laser Engraving)、Linux
包装内容明細書
1 X UUNA TEK iDraw H A2/A1/A0 ペンプロッタ
ツールキット1個
クイックスタートガイド x 1
サンキューカード1枚
ソフトウェア
inkscape ソフトウェアと詳細なファイルをここからダウンロードしてください>>>。
Windows、Mac、Linux 用のソフトウェアのほか、ハードウェアの組み立てガイドやソフトウェアのインストール詳細も見つかります。
高度な機能が必要な方へ:
1. プロットファイルを保存する機能が必要な方は、こちらのバージョンをダウンロードしてください>>>
2. メールのマージ機能が必要な方は、
Windows: このバージョンをダウンロードしてください>>>
Mac または Linux の場合は、このバージョンをダウンロードしてください>>>
3.レーザー機能が必要な方はこちらのバージョンをダウンロードしてください>>>
4. 基本的なプログラミングスキルがあり、元のパラメータを調整して速度制限を破りたい場合はどうすればいいでしょうか？こちらのバージョンをダウンロードしてください。
チュートリアル
組み立て、ベルトの調整、iDraw H A0/A1 サイズ マシン用のレーザー ヘッドの取り付けなどを含む大判ペン プロッタのビデオ チュートリアルをこちらでご覧ください>>>
その他のチュートリアル:
UUNA TEK® 1.0 ペンプロッターについては、 こちらのビデオチュートリアルをご覧ください>>>
UUNA TEK® 2.0 ペンプロッターについては、 こちらのビデオチュートリアルをご覧ください>>>
UUNA TEK® H ペンプロッターについては、 こちらのビデオチュートリアルをご覧ください>>>
ソフトウェアについてはこちらのビデオをご覧ください>>>
レーザー機能については、 こちらのビデオチュートリアルをご覧ください>>>
よくある質問
1. 最適な結果を得るにはどのようなペンと紙が推奨されますか?
正確な線を引くには、 0.4mmのロットリング・アイソグラフペンとロットリング・ブラックインクの使用をお勧めします。紙は、 493mm×610mmのブリストル紙が最適です。表面が滑らかで傷がつきにくいのが特徴です。
2. ペンが紙を傷つけないようにするにはどうすればよいですか?
iDrawのペンリフト機構には、過剰な圧力を加えるバネが含まれています。上部のバネを取り外すと、圧力は約181gから約80gに低下し、Axidrawプロッタの重力による圧力を模倣します。下部のネジを調整するだけでは不十分です。この調整により、傷がなくなることがユーザーから確認されています。
3. プロットにはどのくらいの時間がかかり、どのような速度設定が使用されますか?
A1サイズの詳細なプロットには、6000mm/分で3～4時間かかりました。PlotterFilesのOptimizerのようなパス最適化ツールを使用すれば時間を短縮できますが、ユーザーは移動パスを最適化せずにカスタムGコードをストリーミングしました。
4. Inkscape プラグインがなくても iDraw を制御できますか?
はい。iDrawはGRBLベースのコントローラー（「DrawCore」として改良）を使用しています。ユーザーは、Universal Gcode Sender（UGS）などのツールやカスタムPythonスクリプトを介してGCodeを直接送信できます。注：
- iDraw はG2/G3 円弧コマンドをサポートしていないため、曲線はポリラインに変換する必要があります。
- 座標系の調整が必要な場合があります（例：Y軸の反転）
5. 大規模な区画で精度を確保し、揺れを回避するにはどうすればよいでしょうか?
- 機械の調整:ベルトを締め、軸を直角にし、止めねじを調整します。
- 滑らかな曲線には高解像度のポリライン(例: 0.25 mm 間隔) を使用します。
- iDraw のH フレーム設計により、 A1 などの大きなフォーマットでの安定性が向上します。
追加のヒント
- ペンの代替品:インドインクを使用した古いテクニカルペン (ペンと互換性あり)、または濃い紙用の白いゲルペンが実行可能なオプションです。
- 座標系：ホーム位置（$H）を設定した後、iDraw の実際のホーム位置は左上隅になります。サードパーティ製プラグインは非標準の原点を使用する可能性があるため、手動で調整することをお勧めします。
- 複雑なプロットのアルゴリズム:ユーザーは、オイラーパス アルゴリズムを備えた1D セルラーオートマトンを使用してラインの接続性を最適化し、余分なペンの持ち上げを減らしました。
