iDraw Hバージョンプロッタを1.5m×1.0mに拡張する方法：DIYガイド

必要な材料:

以下の材料は、iDraw Hバージョンを1.5m x 1mのサイズに拡張するためのものです。さらに拡張する場合は、長さを調整してください。ただし、拡張しすぎるとレールのたわみが生じる可能性があります。

必要なツール:

• 金属のこぎり（プロファイルを切断する必要がある場合）
• M5ドリル
• iDraw に付属するツール (六角キーなど)

ステップバイステップガイド

1. iDraw H X軸を分解する

• すべてのケーブルを外します。
• X軸を外します。

• X軸を取り外します。
• モーターの反対側にあるベルトガイドを緩めます。

• キャリッジプレートを緩めて、プロファイルから外します。

• Z軸キャリッジを外します。

• Y モーター スプリッターを外します。

2. 新しいX軸を組み立てる

• 新しい 2020 プロファイルを取り、Y モーター スプリッターをねじ込みます。
• 2mのケーブルをOUT2に差し込みます。
• ケーブルホルダーと両面テープを使用してケーブルをプロファイルに固定し、平らな状態を保ちます。

• X軸キャリッジをスリップします。
• キャリッジプレートを取り付けます。
• ベルトガイドを入れ、ベルトが締まっていることを確認します。
• タイミングベルトを取り付けてバインダーでXキャリッジに固定します。

3. H Y軸を分解する

• このビデオの手順に従って、タイミング ベルト固定具を外します: https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
• プロファイルの端にあるプレートを外します。

• Yモーターを外します。

4. 大きなY軸を組み立てる

• 2040 プロファイルを取り、モーターの 1 つを取り付けます。
• タイミングベルトを取り、片側を固定します。
• それをモーターに通して反対側に固定します。
• 次のビデオのように、キャリッジがスムーズに動き、アイドリング状態になっていないことを確認します。

• 軸の端にプレートをねじ込みます (M5 ネジドリルまたはアルミニウムに直接ドリルで穴を開けます)。

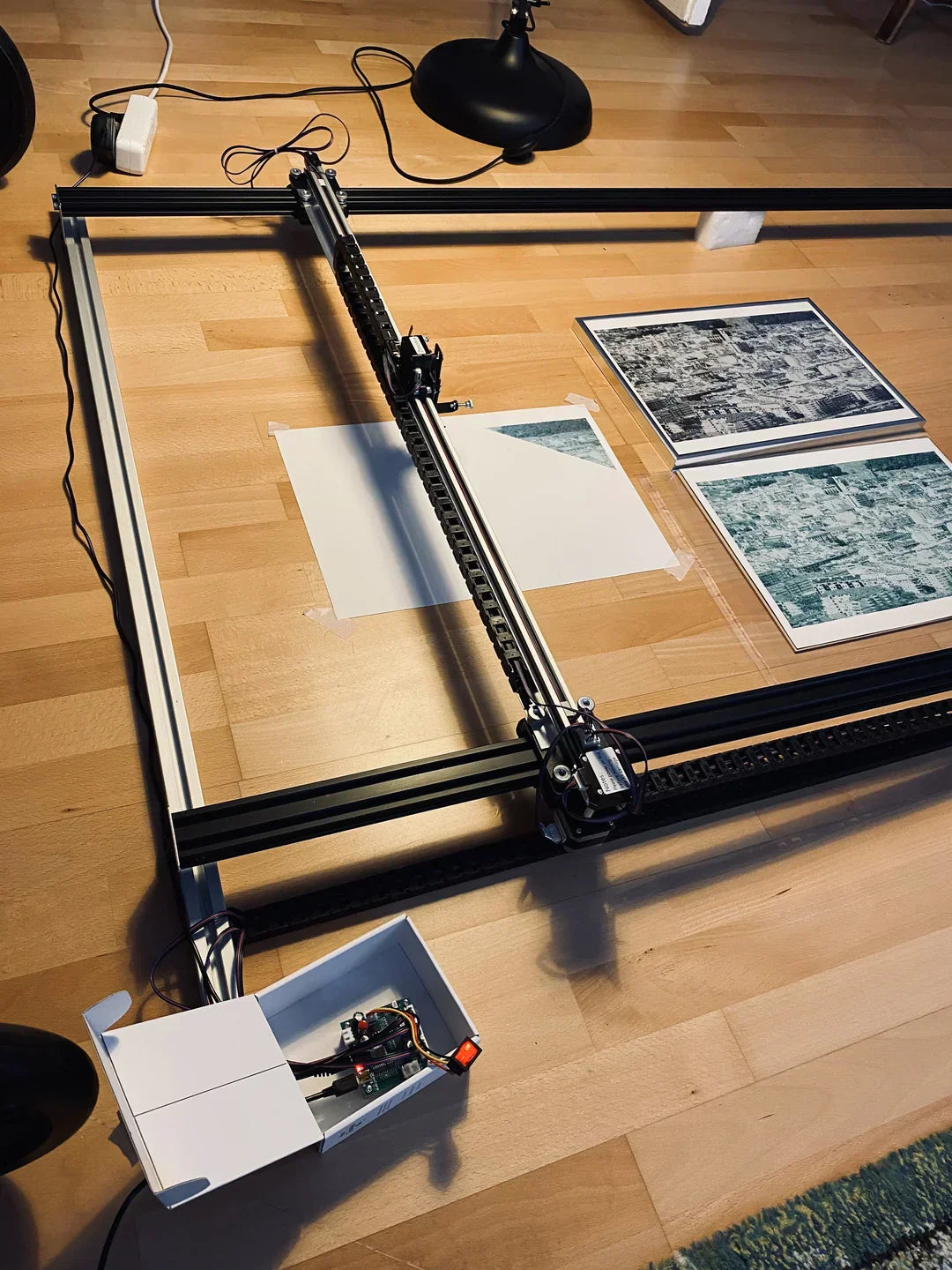

5. 拡張iDrawを組み立てる

• Y 軸を平行に配置し、端を残りのプロファイルで緩く接続します (X 軸に合うように必要に応じて調整します)。
• 準備した X 軸をキャリッジに慎重に配置します (Y 軸を移動して適合させます)。
• X軸をしっかりとねじ込みます。
• 正方形にするには、X軸を片側に移動し、Y軸をその側で固定します。反対側も同様に繰り返します。

6. 拡張された iDraw の接続

• Z軸ケーブルを短いドラッグチェーンに通します。
• X、Y、Z モーター ケーブルを長い方のドラッグ チェーンに通します。
• すべてのケーブルを適切に再接続します。
• L プロファイルを取り、X 軸を横切って取り付けます。

• ドラッグチェーンを取り付けてキャリッジに固定します（固定にはネジとワイヤーを使用します）。
