導入

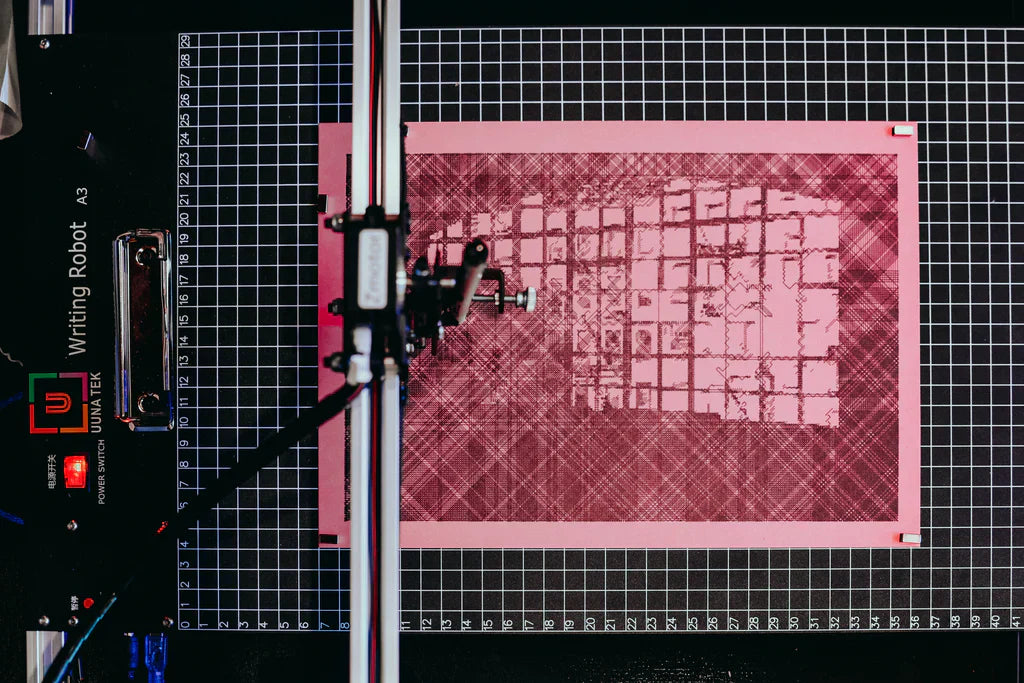

ペンプロッタは精密な描画に最適なツールですが、サイズに制限があります。A3 サイズのプロッタをお持ちでA1サイズのアートワークを作成したい場合は、工夫が必要です。このガイドでは、手動での位置合わせを行う方法、ソフトウェアツール、ハードウェア拡張機能など、デバイスの標準サイズを超えてプロットするためのいくつかの方法を紹介します。
プロッタのサイズを超えてプロットするテクニック
1. アートワークをセクションに分割する
最も簡単な方法の一つは、画像をプロッタの作業領域に収まる小さなセクションに分割することです。手順は以下のとおりです。
- Inkscape や Adobe Illustratorなどのソフトウェアを使用して、アートワークをグリッドに分割します。
- 各セクションを個別に印刷します。
- セクションを慎重に位置合わせしてテープで留めます。
🔹 ヒント:セクションを結合するときにシームレスな配置を確保するには、重なり合う余白を使用します。
2. レジストレーションマークを使用して精度を上げる
レジストレーションマークは、異なるプロットセッション間の正確な位置合わせに役立ちます。使い方は以下のとおりです。
- セクションの端に小さな十字マークを印刷します。
- 紙の位置を変更するときは、マークを正確に合わせます。
- 取り外し可能なテープを使用して紙を固定します。
🔹 ヒント:ライト テーブルを使用すると、重なり合うセクションをより正確に整列させることができます。
3. 手動で紙の位置を調整する
プロッタが小型の場合は、処理中に用紙を手動で移動させることができます。以下の手順に従ってください。
- 紙をどのくらい移動する必要があるかを慎重に測定します。
- 新しい位置をマスキングテープで固定します。
- 続行する前に、テスト プロットを実行して位置合わせを確認してください。
🔹 ヒント:この方法は、継ぎ目が見えないように、重なり合わないデザインに最適です。
4. プロッタのレールの延長（ハードウェアの変更）
一部のペンプロッタでは、特にX軸のフレーム拡張が可能です。プロッタがモジュール式の拡張をサポートしている場合は、以下のことが可能です。
- 追加のレールセクションを取り付けます。
- より大きなプリントに対応するためにトラックの長さを延長します。
🔹 ヒント:変更を行う前に、プロッタの製造元のガイドラインを確認してください。
5. 壁掛け式プロッターの使用
非常に大きなフォーマットで作業する必要がある場合は、吊り下げ式プロッタ（垂直面に取り付けたAxidrawなど）の使用を検討してください。この方法には以下の利点があります。
- 大きなロール紙に連続的に印刷します。
- 重力と固定参照ポイントを使用した、より簡単な再調整。
🔹 ヒント:吊り下げ式プロッターは、設計図、壁画、連続したアートワークに最適です。
大規模プロットに最適なソフトウェア
特大サイズのプロットを扱う場合、ソフトウェア ツールを使用するとプロセスを簡素化できます。
- Inkscape:大規模プロジェクト向けのタイリングとレジストレーションマークをサポートします。
- LightBurn:レーザーカットに最適ですが、複数セクションの図面を描くのにも便利です。
- Processing & P5.js:大規模なベクター プロットに対してカスタム コードによる調整が可能になります。
🔹 ヒント:手動オフセット設定を備えた G コード ソフトウェアを使用すると、セクションを自動的に再調整できます。
最後に
プロッタのサイズよりも大きな画像をプロットするのは困難ですが、これらのテクニックを使えば可能です。手動による位置合わせ、ソフトウェアによるタイリング、ハードウェアの改造など、どのような方法を選択する場合でも、シームレスな結果を得るには事前の計画が鍵となります。
